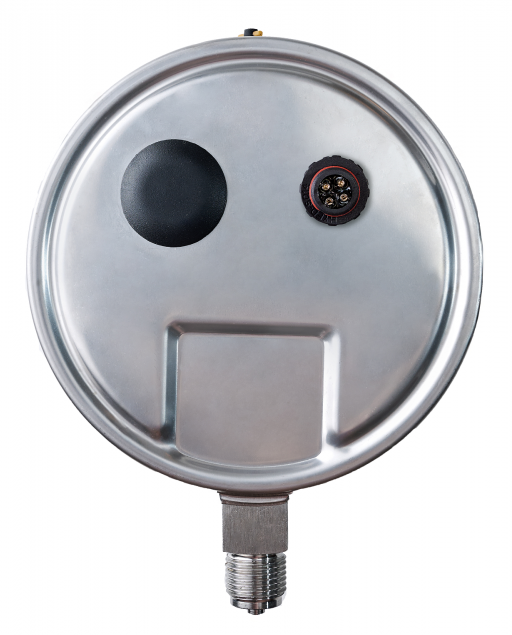

Вакуумметры, мановакуумметры, манометры электроконтактные коррозионностойкие ДВ2005ф Кс, ДА2005ф Кс, ДМ2005ф Кс

В избранное В избранном

Добавить в сравнение Добавлено в сравнение

Номинальный диаметр корпуса

160 мм

Класс точности

- 1,5 (базовый)

Степень пылевлагозащиты

- IP54 (базовая)

Резьба присоединительного штуцера

- М20*1,5 (базовая)

Межповерочный интервал — 2 года

ГОСТ 2405-88
ТУ 4212-114-64115539-2014

Сроки доставки — 5-7 дней

Цена без НДС

от 9 411.60

- +

В корзину

Получить консультацию

Условия доставки и оплаты

Скачать подробное описание

ВАЖНО! Приборы поставляются с высокой обечайкой из нержавеющей стали и многослойным безопасным стеклом.

ВАЖНО! По заказу потребителя приборы могут быть изготовлены в исполнении с боковым расположением клеммной колодки, а также со степенью пылевлагозащиты IP65.

Конвертер величин давления

Широкий ассортимент

Собственное производство

Работаем по всей России

Развитая сеть представителей

Ремонтопригодность

Надежная конструкция приборов

Импортозамещение

Модели соответсвуют зарубежным

Характеристики

Вакуумметры, мановакуумметры, манометры электроконтактные коррозионностойкие сигнализирующие ДВ2005ф Кс, ДА2005ф Кс, ДМ2005ф Кс предназначены для измерения избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред, не вступающих в активное взаимодействие с нержавеющей сталью.
Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.
Обеспечивают визуальную индикацию контролируемого давления в процессе.

Полезная статья: Электроконтактные манометры и работа исполнений контактных групп

Номинальный диаметр корпуса

160 мм

Класс точности

- 1,5 (базовый)
- 1,0 (по заказу)

Степень пылевлагозащиты

- IP54 (базовая)
- IP65 (по заказу)

Резьба присоединительного штуцера

- М20*1,5 (базовая)
- другие резьбы по заказу

Размер квадрата под ключ, мм

22 мм

Расположение штуцера

радиальное

Устойчивость к климатическим воздействиям

исполнение У2 по ГОСТ 15150-69

Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)

от -50 до +150 оС

Диапазон температуры окружающей среды, оС

от -60 до +60 оС

Виброзащищенность

группа N2 по ГОСТ Р 52931-2008

Рабочие диапазоны измерений

- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалы

Средний срок службы

10 лет

Масса, не более

1,1 кг

Тип контактов

- с магнитным поджатием (базовый)
- скользящие контакты (по заказу)

Максимальное напряжение коммутируемого тока

- 220В постоянного тока
- 380В переменного тока

Сила тока, не более

- 1А для контактов с магнитным поджатием
- 0,5А для скользящих контактов

Максимальная разрывная мощность контактов

с магнитным поджатием:
- 30Вт постоянного тока
- 50ВА перем. тока
для скользящих контактов:
- 10Вт пост. тока
- 20ВА перем. тока

Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний

- для контактов с магнитным поджатием +/- 4%
- для скользящих контактов +/- 2,5%

Материал корпуса

нержавеющая сталь

Обечайка

байонетная, нержавеющая сталь

Стекло

многослойное безопасное

Трубчатая пружина

нержавеющая сталь:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковая

Штуцер, трибко-секторный механизм

нержавеющая сталь

Циферблат

алюминиевый сплав, окрашенный в белый цвет

Пределы измеряемого давления

Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)
ДВ2005ф Кс (вакуумметр)	-100 - 0 кПа
ДА2005ф Кс (мановакуумметр)	-100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
ДМ2005ф Кс (манометр)	0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

ДВ2005ф Кс (вакуумметр)

-100 - 0 кПа

ДА2005ф Кс (мановакуумметр)

-100 - 60; 150; 300; 500 кПа;

-0,1 - 0,9; 1,5; 2,4 МПа

ДМ2005ф Кс (манометр)

0 - 100; 160; 250; 400; 600 кПа;

0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

Гарантии

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

Исполнение электроконтактных групп

В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.

Исполнение III
Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут, второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.

Исполнение V (по умолчанию)
Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут, второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут, второй замкнут.

Исполнение IV
Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут, второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.

Исполнение VI
Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут, второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут, второй разомкнут.
